Pprd103 높은 정밀 CNC 펀칭 마킹 드릴링 머신

    지불 유형: L/C, T/T, D/P, Western Union, Paypal, Money Gram
기본 정보

모형:  TPPRD103

Additional Info

생산력: 50set/Month

원산지:  중국

공급 능력: 50set/Month

인증 : GS, CE, ISO 9001

제품 설명
모델 번호 : TPPRD103
전원 : 유압
정밀도 : 고정밀
인증 : GS, CE, ISO 9001
조건 : 신규
공작물 크기 : 1500 * 1000mm
최대 펀칭 지름 : 26
펀칭 플레이트 두께 : 5-25
펀칭 포스 : 1200kn
마킹 포스 : 1000kn
다이 스테이션 : 4
맥스. 드릴링 직경 : 50mm
맥스. 드릴링 두께 : 40mm
드릴링 이송 속도 : 25 ~ 280mm / Min
드릴링 스핀들의 스트로크 : 180mm
상표권 : 일출
운송 패키지 : 나무 상자
사양 : 7200kg
원산지 : 중국
HS 코드 : 8462411900
TPPD103 / TPPRD103 (향상된 모델) CNC 펀칭, 플레이트 용 드릴링 및 마킹 기계


해당 산업 :
철탑, 철 구조물, 교량 분야의 펀치, 드릴 및 조인트 플레이트의 마크에 사용됩니다. 그것은 또한 펀치, 드릴 및 다른 무역 금속 접시의 표시에 사용됩니다.


제품 기능 :

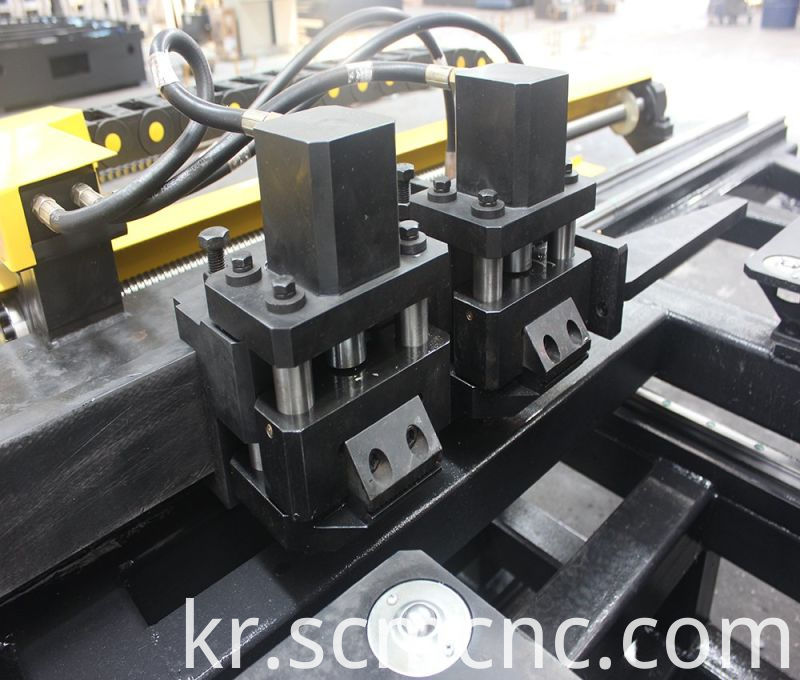

1. 기계 프레임은 C 타입 플레이트 용접으로 만들어졌으며 강성이 좋고 취급 공간이 큽니다. 이 기계는 3 개의 다이 스테이션 (그 중 하나는 마킹 다이 스테이션 임)과 자동 다이빙 스테이션을 설정합니다. 롤링 볼 작업 테이블에서 지원 조각 - 데이텀 표시, 작업 제로 배플, 조각 - 클램핑 시스템은 다양한 작업에 적응할 수 있습니다. 축 X & Y 동작은 서보 모터 및 볼 스크류 구동에 의해 제어되어야하며, 이중 축 CNC 시스템은 펀칭 위치를 제어하여 전체 가공 공정을 자동으로 수행합니다. 미래의 반복 호출 프로그램에 대한 컴퓨터 조각 - 연산자는 입력 작업의 크기를 할 수있다.
2. 조각 정밀도 - 높은 효율, 안정적인 작업과 CNC 기술, 서보 모터 infeeding를 채택.
삼. 중요한 기능 구성 요소는 모듈 식 어셈블리를 채택하여 쉽게 수리 할 수 ​​있습니다.
4. 하나의 판에 펀칭, 마킹 및 드릴링을 수행하십시오.
5. 드릴링 장치는 급속 낙하, 느린 작업 공급 및 신속한 작업 후 작업 효율 개선을위한 기능을 갖추고 있습니다.
6. 쉬운 프로그래밍, 컴퓨터에 구멍 의 직경 위치 입력 할 수 있으며, 소프트웨어를 로프트에 의해 생성 된 프로그램을 사용하거나 직접 변환 CAD / CAM을 채택 할 수 있습니다.
7. 유압 스테이션은 이중 펌프, 단일 모터, 수냉 시스템, 모든 파이프 라인 용 슬리브 유형 커플 링을 채택합니다. 호스와 커플 링의 접착제는 수출됩니다.
8. X 축 및 Y 축은 서보 모터, 볼 스크류 및 리니어 가이드로 구동되어 고정밀도를 보장합니다.
9 . 자가 진단 실패 기능.
10 . 노동자의 노동 강도를 가볍게하십시오.
11. POWER : 3 상 4 선 시스템
AC 전압 : 380V
전압 변동 : ± 5 %
주파수 : 50Hz
국부적으로 작동 온도 : 0-40 ºC
특별한 이점 :
수력 발전소는 이중 펌프 및 단일 모터를 채택합니다. 펀칭 속도가 다른 회사의 것보다 빠르기 때문에 작업 능률이 향상됩니다.
모든 파이프 라인에 슬리브 형 커플 링을 채택 하여 누출을 방지합니다. 호스와 커플 링의 접착제는 독일에서 수출됩니다.

제품 기본 매개 변수 :
Model TPPD103 TPPRD103
Max size of work piece  L×W(mm) 1500×800
Max. punching diameter (mm) Φ26
Plate punching thickNess (mm) 5~25(Q235) 5~25(Q345)
5~20(Q420)
Max. drilling diameter (mm) Φ50
Max. drilling thickNess (mm) 40
Punching force (kN) 1000 1200
Marking force (kN) 800 1000
Min. distance between hole and plate edge (mm) Punching 25
Drilling Depends on hole diameter
Character dimension (mm) 14×10×19
Qty. of character 12 16
Die-stations 4
Feeding speed of drilling(mm/min) 25~280
Stroke of drilling spindle(mm) 180
Rotation speed of drilling spindle(r/min) 120~560
Programming mode  Auto CAD or lofting software
Overall dimensions  L×W×H (mm) 3200×3000×2600 3300×3200×2600
Machine weight (Kg) 5800 7000



Pprd103 높은 정밀 CNC 펀칭 마킹 드릴링 머신



우리 회사

공장:

SUNRISE의 개발로 이제 우리 회사는이 업계에서 중요한 위치를 점했습니다. 주문 및 판매 실적으로 인해 지속적으로 고객의 수요를 충족하고, 짧은 시간에 고객에게 높은 품질의 장비를 제공하기 위해, 더 나은 발전을 위해, 개선되고, 우리 회사는 새로운 사이트를 구입, 50,000m2에 대한 지역, 이것은 우리 회사와 모든 고객의 발전을위한 충분한 준비를 할 것입니다.

작업장:

품질 브랜드, 정직 승리 시장, 조화 수렴 재능 및 혁신 개발을 촉진합니다. 경쟁에서 앞서고 뛰어난 성능을 제공하는 혁신적이고 고품질의 제품을 지속적으로 제공하는 우리의 능력은 CNC 기계 업계에서 가장 앞선 생산성의 솔루션을 제공하는 가장 성공적인 기업 중 하나입니다.

창고:

제조 고객 지향적 인 제품은 항상 우리의 최고 관심사되었습니다. 우리는 품질이 기업의 영혼이라고 영원히 믿습니다. 따라서 우리는 제품의 품질에 결코 타협하지 않았습니다. 우리는 생산, 검사, 판매 및 서비스 등 모든 측면에서 감독 통제를 실현하기 위해 첨단 과학적 현대 경영 아이디어와 시스템을 채택하여 품질 관리, 작업 효율성 증대 및 제품 안정성, 신뢰성 및 정밀성 보장을 지원합니다. 따라서 기업은 신속하고 지속 가능한 개발을 달성 할 수 있습니다.

팀:

우리는 과학적 프로세스를 통해 정밀 작업을 처리하는 전문가 인 경험 있고 역동적 인 전문가 팀입니다. 전문적인 우수한 인재는 강력하고 창조적 인 디자인, 연구 및 개발 팀을 결집하여 견고한 기술력과 경쟁력을 구축합니다. 그리고 우리 회사는 신속하게 개발하고 모든 고객에게 전문적인 서비스를 제공합니다.
Pprd103 높은 정밀 CNC 펀칭 마킹 드릴링 머신
우리의 서비스

설치:

매도인은 설치, 시운전 및 훈련을 위해 한 명의 기술자를 매수인의 국가에 파견한다. 구매자는 판매자의 엔지니어가 구매자의 공장에 가기 전에 기계 부품을 핸들링하고 들어 올리는 데 필요한 모든 장비를 제공 할 책임이 있습니다. 또한 구매자는 판매자 기술자의 감독하에 설치 활동을 지원하는 근로자를 제공해야합니다.

위원회:

공급자는 기계가 구매자의 공장에 도착하기 전에 구매자가 준비하고 준비해야하는 기계 설치에 필요한 재료 / 준비에 대한 도면 및 기타 세부 사항을 제공해야합니다. 설치 및 커미셔닝은 일반적으로 상기 기계에 대해 5-10 일 이내에 완료 될 수 있습니다.

훈련:

교육에는 컴퓨터 프로그래밍, 기계 작동 및 문제 해결에 대한 교육이 포함됩니다. 이 기계의 교육 시간은 최대 5 일입니다.

구매자는 교육을 수락하기 위해 2 명 이상을 준비해야합니다. 교육을 마친 후 구매자는 판매자가 제공 한 "수신 및 검사 보고서"에 서명하여 구매자의 시운전 및 수락의 성공적인 완료를 입증해야합니다.



Pprd103 높은 정밀 CNC 펀칭 마킹 드릴링 머신

포장 및 배달
패킹 세부 사항 : 패킹,이 모형 필요 1 * 20GP;
납품 세부 사항 : 첫번째 납부금을 얻은 후에 30-50 일.


1. 특별 물류 포장
2. 적합한 판지 크기
3. 조임
4. 전문가 배치
5. 전문 충격
6. 완벽한 패키지
Pprd103 높은 정밀 CNC 펀칭 마킹 드릴링 머신
